تصور کنید در پروژه ساختمانی خود در خطه مرطوب شمال کشور یا یک شهر زلزلهخیز با کمبود زمان و تورم مصالح مواجه هستید؛ یک تصمیم اشتباه در انتخاب متریال دیوارچینی میتواند هزینههای گرمایش، سرمایش و ترمیم ترکهای ناشی از نشست را تا چند برابر افزایش دهد. در سالهای اخیر، تغییرات چشمگیر آییننامههای اجرایی و الزام انبوهسازان به سبکسازی، دیوارهای پیش ساخته را از یک گزینه جایگزین به ستون فقرات سفتکاری نوین تبدیل کرده است.

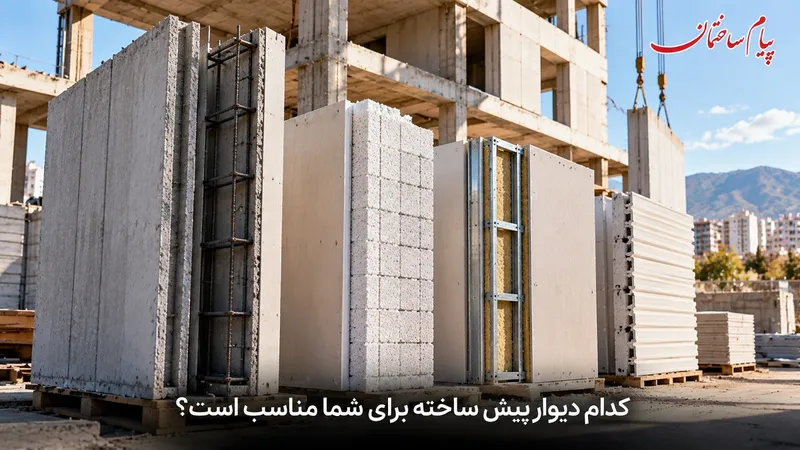

کدام دیوار پیش ساخته برای شما مناسب است؟ (راهنمای خرید)
مطالعه این راهنمای جامع به شما کمک میکند تا بدون نیاز به سردرگمی میان ده ها کاتالوگ تبلیغاتی، مناسب ترین متریال را متناسب با اقلیم، کاربری و بودجه پروژه خود انتخاب کنید. با مطالعه این مقاله، با مشخصات دقیق فنی انواع پنل ها، فرمول محاسبه هزینه های پنهان جرثقیل و زیرسازی، ضوابط لرزه ای پیوست 6 استاندارد 2800 و راهکارهای جلوگیری از نفوذ رطوبت در شمال آشنا میشوید.
بر اساس گزارش های آماری پیام ساختمان
، انتخاب صحیح دیوار صنعتی می تواند هزینه نهایی سفت کاری را تا 25 درصد و زمان اجرای پروژه را تا 60 درصد کاهش دهد. دیوار پیش ساخته به قطعات پیش مونتاژ شده صنعتی (گچی، بتنی، هبلکس AAC ) ا ساندویچ پنل گفته میشود که در کارخانه تولید و به کارگاه منتقل میشوند.
انتخاب بهترین نوع آن بستگی به 3 عامل اصلی دارد:
- برای تیغه بندی داخلی خشک: دیوار گچی؛
- برای محوطه، پارکینگ و انبار صنعتی: دیوار بتنی مسلح؛
- برای مناطق مرطوب (شمال) و سوله ها: ساندویچ پنل یا فایبر سمنت بورد؛
- و برای عایق بندی برتر مسکونی: پنل های AAC هبلکس بهترین عملکرد را دارند و مناسب ترین گزینه هستند.
فهرست سرفصل های اصلی این مقاله:
- دیوار پیش ساخته چیست و چرا جایگزین دیوارچینی سنتی شده است؟
- کدام دیوار پیش ساخته عملکرد بهتری دارد؟ (مقایسه تخصصی گچی، بتنی، هبلکس و ساندویچ پنل)
- انتخاب دیوار پیش ساخته بر اساس نوع کاربری سازه (انبار، پارکینگ و زلزله)
- کدام دیوار پیش ساخته برای اقلیم شما مناسب تر است؟ (بررسی تخصصی رطوبت و U-Value)
- جدول جامع مقایسه عملکردی و اقلیمی انواع دیوار پیش ساخته
- جزئیات اجرایی و محاسبه هزینه های پنهان نصب و لجستیک
- سوالات متداول
1. دیوار پیش ساخته چیست و چرا جایگزین دیوارچینی سنتی شده است؟
تعریف خلاصه و اصولی سیستم های دیوار پیش ساخته
دیوار پیش ساخته ( Precast Wall ) به مجموعه پنل ها و قطعات ساختمانی گفته میشود که فرآیند تکوین، قالب گیری، آرماتوربندی و عمل آوری اولیه آن ها در شرایط کاملاً کنترل شده کارخانه ای انجام شده و پس از رسیدن به مقاومت مقطعی استاندارد، جهت نصب سریع به محل پروژه منتقل میشوند.
بر اساس گزارش های تخصصی مرجع جهانی PCI (Precast/Prestressed Concrete Institute)، کنترل هوشمند دمای عمل آوری و حذف خطاهای انسانی در بتن ریزی کارگاهی، عمر مفید این قطعات را تا دو برابر نسبت به دیوارهای سنتی افزایش میدهد.
در مقابل روش های سنتی که نیازمند حمل حجم عظیمی از سیمان، ماسه، آب و آجر به طبقات هستند، سیستم پیش ساخته به صورت مونتاژ خشک یا با استفاده از ملات های چسبی با ضخامت پایین اجرا میشود.
سه مزیت رقابتی اصلی: سرعت اجرای 3 تا 5 برابری، کاهش بار مرده و حذف نازک کاری
انتقال از روش های سنتی به تکنولوژی های پیش ساخته، 3 دستاورد کلیدی برای انبوه سازان به همراه دارد:
- سرعت اجرای فوق العاده: امکان پوشش روزانه تا 150 متر مربع دیوارچینی توسط یک اکیپ تخصصی، سرعت سفت کاری را 3 تا 5 برابر افزایش داده و خواب سرمایه سازنده را به حداقل می رساند.
- کاهش بار مرده سازه: استفاده از متریال های سبک نظیر هبلکس و ساندویچ پنل، وزن کلی ساختمان را تا 40 درصد کاهش داده و موجب کاهش ابعاد تیرها، ستون ها و فونداسیون میگردد.
- حذف نازک کاری و گچ خاک: سطح کاملاً شاقولی و صاف قطعات پیش ساخته نیاز به اجرای لایه ضخیم گچ خاک را از بین برده و تنها با یک لایه نازک گچ پلاستر یا رنگ قابل پرداخت است.
2. کدام دیوار پیش ساخته عملکرد بهتری دارد؟ (مقایسه تخصصی متریال ها)
در بازار مصالح ایران، گزینه های متعددی برای دیوارچینی پیش ساخته وجود دارد. انتخاب بهترین متریال مستلزم شناخت عمیق ویژگی های فنی هر یک است:
دیوار پیش ساخته گچی (فاق و زبانه)
پنل های گچی پیش ساخته از ترکیب گچ صنعتی با خلوص بالا، الیاف شیشه (Glass Fiber) و افزودنی های سبک کننده تولید میشوند. وجود کام و زبانه در چهار طرف بلوک باعث قفل شدن سریع آن ها در یکدیگر میگردد. این پنل ها با وزن تقریبی 50 تا 60 کیلوگرم بر متر مربع برای تیغه بندی داخلی فضاهای اداری و مسکونی بسیار اقتصادی هستند.
بر اساس استانداردهای ملی ایران، استفاده از دیوار گچی معمولی در فضاهای خیس مانند حمام و سرویس بهداشتی یا مناطق با رطوبت نسبی بالای 70 درصد ممنوع است، مگر آنکه از پنل های گچی ضدآب (با افزودنی های سیلوکسان) و پوشش ایزولاسیون کامل استفاده شود.
دیوار پیش ساخته بتنی (مسلح و خودایستا)
دیوارهای بتنی پیش ساخته از بتن مسلح با عیار سیمان حداقل 350 کیلوگرم بر متر مکعب و شبکه میلگرد آجدار فولادی تولید میشوند. این پنل ها به دو صورت یک طرف نما و دوطرف نما جهت دیوارکشی محوطه، حریم کارخانجات، پارکینگ ها و انبارهای بزرگ کاربرد دارند.
مقاومت فوق العاده در برابر ضربه مکانیکی، نفوذ ناپذیری در برابر صدمات فیزیکی و مقاومت کامل در برابر شرایط جوی سخت از ویژگی های بارز آن هاست. با این حال، وزن بالای این قطعات (بین 150 تا 250 کیلوگرم در هر متر مربع) نصب آن ها را مستلزم استفاده از جرثقیل و فونداسیون های منفرد یا نواری می سازد.
پنل های AAC / هبلکس پیش مونتاژ شده
قطعات پیش مونتاژ اتوکلاو شده (AAC که در ایران با نام تجاری هبلکس یا سیپورکس شناخته میشوند) از پخت خمیره سیلیس، سیمان، آهک و پودر آلومینیوم در فشار و دمای بالای کوره های اتوکلاو حاصل میشوند.
طبق مستندات فنی انجمن بین المللی بتن سبک AAC (AACPA)، وجود حباب های هوای مسدود در ساختار هبلکس باعث شده تا ضریب هدایت حرارتی آن به حدود 0.12 W/m.K برسد که عایق بندی حرارتی فوق العاده ای ایجاد میکند.
این پنل ها کاملاً ضد حریق بوده و تا 4 ساعت در برابر آتش سوزی مستقیم مقاومت می کنند. هبلکس بهترین گزینه برای دیوارهای خارجی آپارتمان ها و دیوارهای مجزا کننده میان دو واحد مسکونی است.
ساندویچ پنل دیواری (پلی یورتان / پلی استایرن / پشم سنگ)
ساندویچ پنل دیواری ترکیبی ساختاریافته از دو لایه ورق فلزی (گالوانیزه، آلوزینک یا آلومینیوم) به همراه هسته مرکزی عایق است. هسته پلی یورتان (PUR/PIR) تزریقی با دانسیته 40 کیلوگرم بر متر مکعب، بالاترین ضریب عایق بندی برودتی و حرارتی را داراست.
این پنل ها با ضخامت های 4 تا 15 سانتی متر برای سوله های صنعتی، سردخانه های زیر صفر، سالن های ورزشی و انبارهای نگهداری دارو استفاده میشوند. انعطاف پذیری در مونتاژ و 100٪ ضدآب بودن، ساندویچ پنل را به گزینه ای بی رقیب در ساخت وساز صنعتی تبدیل کرده است.
3D پنل (تری دی پنل) و پنل های سیمانی (فایبر سمنت بورد)
تری دی پنل ها شامل یک هسته پلی استایرن نسوز در میان دو شبکه مفتول فولادی (مش) هستند که پس از نصب در محل، از هر دو طرف شاتکریت (بتن پاشی) میشوند. این ترکیب یک ساختار تک لایه ای یکپارچه و بسیار صلب ایجاد میکند.
از سوی دیگر، پنل های سیمانی الیاف دار (فایبر سمنت بورد) که از سیمان، الیاف سلولزی و سیلیس ساخته شده اند، مقاومتی عالی در برابر رطوبت و حشرات موذی داشته و برای دیوارهای خارجی، نمای ساختمان و دیوارهای مرطوب کاربردی گسترده دارند.
3. انتخاب دیوار پیش ساخته بر اساس نوع کاربری سازه (انبار، پارکینگ، زلزله و...)
بهترین دیوار پیش ساخته برای پارکینگ و انبار صنعتی
در طراحی فضاهای صنعتی، پارکینگ های طبقاتی و انبارهای لجستیک، دو عامل ایمنی در برابر ضربه های مکانیکی و مقاومت در برابر سرقت و نفوذ، اولویت اول را دارند. دیوارهای بتنی پیش ساخته دوطرف نما به دلیل آرماتوربندی داخلی و ضخامت بالای بتن، سدی محکم در برابر برخورد خودروها و کامیون ها ایجاد می کنند.
همچنین در سوله های صنعتی، استفاده از ساندویچ پنل های دیواری ضخیم علاوه بر تامین امنیت، از اتلاف حرارت دستگاه ها و تجهیزات سرمایه بر جلوگیری به عمل می آورد. اجرای دیوار بتنی خودایستا در محوطه انبارها، هزینه نگهداری و ترمیم را نسبت به دیوارهای آجری تا 80 درصد کاهش میدهد.
بهترین دیوار پیش ساخته برای مناطق زلزله خیز (ضوابط پیوست 6 استاندارد 2800)
یکی از مهم ترین مباحث در مهندسی زلزله، جداسازی دیوارهای غیرسازه ای از اسکلت اصلی ساختمان است. طبق ضوابط پیوست 6 آیین نامه طراحی ساختمان ها در برابر زلزله (استاندارد 2800 ایران)، دیوارهای غیرسازه ای نباید مانع از جابه جایی جانبی اسکلت شوند، زیرا اتصال صلب دیوار به ستون ها باعث ایجاد ستون کوتاه و شکست ترد سازه میگردد.
در مناطق با خطر زلزله خیزی بالا، دیوارهای پیش ساخته سبک مانند پنل های AAC (هبلکس)، ساندویچ پنل و فایبر سمنت بورد به همراه اتصالات کشویی و وادارهای منقطع (Wall Post)، بهترین رفتار لرزه ای را از خود نشان میدهند. این دیوارها با کاهش بار مرده طبقات، نیروی اینرسی زلزله را به حداقل میرسانند.
4. کدام دیوار پیش ساخته برای اقلیم شما مناسب تر است؟ (بررسی تخصصی رطوبت و U-Value)
بی توجهی به شرایط اقلیمی و تنش های حرارتی/رطوبتی محیطی، از عوامل اصلی فرسایش زودرس ساختمان ها در ایران است. انتخاب دیوار باید کاملاً با اقلیم جغرافیایی محل پروژه هم راستا باشد:
بهترین دیوار پیش ساخته برای اقلیم شمال (مناطق مرطوب و بارانی)
در استان های گیلان، مازندران و گلستان به دلیل رطوبت نسبی بالای 80 درصد و بارندگی های مداوم مایل، نفوذ رطوبت به درون مویه رگ های مصالح باعث شوره زدگی، طبله کردن رنگ و رشد قارچ میشود. در این اقلیم، دیوارهای گچی معمولی بدون پوشش ایزوله کاملاً مردود هستند.
بهترین گزینه برای دیوارهای پیرامونی، ساندویچ پنل با ورق آلوزینک/گالوانیزه پیش رنگ شده، فایبر سمنت بورد و پنل های بتنی آب گریز شده با پرایمرهای نانو هستند. بر اساس ضوابط استانداردهای ساخت وساز اقلیم مرطوب، درزگیری پنل های خارجی در اقلیم شمال باید حتماً با چسب های پلی اورتان ضد UV انجام گیرد.
بهترین دیوار پیش ساخته برای مناطق سردسیری و کوهستانی
در مناطق کوهستانی نظیر اردبیل، شهرکرد و زنجان، اولویت اول مهندسان کاهش ضریب انتقال حرارت سطحی (U-Value) بر اساس الزامات مبحث 19 مقررات ملی ساختمان است.
ساندویچ پنل های پلی یورتان با ضخامت حداقل 7 سانتی متر و پنل های هبلکس AAC با ضخامت 15 تا 20 سانتی متر به دلیل ایجاد لایه هوابند و عایق حرارتی یکپارچه، مانع از افت دمای داخل بنا شده و هزینه های گرمایشی را تا 50 درصد کاهش میدهند.
بهترین دیوار پیش ساخته برای مناطق گرم و خشک (کویر)
در مناطق کویری نظیر یزد و کرمان، اختلاف دمای شدید میان روز و شب نیازمند متریالی با اینرسی حرارتی بالاست. پنل های AAC (هبلکس) به دلیل متخلخل بودن، گرمای شدید روز را در خود ذخیره کرده و با تاخیر فاز چند ساعته، آن را در ساعات خنک شب به محیط بازمی گردانند که این امر موجب تعدیل هوشمندانه دمای داخلی میشود.
5. جدول جامع مقایسه عملکردی و اقلیمی انواع دیوار پیش ساخته
جدول زیر خلاصه ای کاربردی از مقایسه شاخص های فنی و اقلیمی انواع دیوارهای پیش ساخته را ارائه میدهد:
| نوع دیوار پیش ساخته |
مقاومت رطوبتی |
عملکرد در زلزله |
عایق حرارتی (مبحث 19) |
اقلیم مناسب |
بهترین کاربرد |
| گچی (فاق و زبانه) |
ضعیف (نیازمند ایزوله) |
متوسط |
متوسط |
معتدل و خشک |
تیغه بندی داخلی مسکونی/اداری |
| بتنی (مسلح/خودایستا) |
بسیار عالی |
عالی (با اتصالات صلب) |
متوسط تا ضعیف |
همه اقلیم ها |
دیوار محوطه، پارکینگ، انبار |
| AAC / هبلکس |
خوب (با اندود) |
بسیار عالی (سبک) |
فوق العاده |
گرم/خشک و سردسیر |
دیوار پیرامونی و میان واحدی |
| ساندویچ پنل |
عالی (100٪ ضدآب) |
بسیار عالی |
عالی ترین گزینه |
شمال، مرطوب و سردسیر |
سوله، انبار صنعتی، سردخانه |
| فایبر سمنت بورد |
فوق العاده عالی |
بسیار عالی |
وابسته به عایق میانی |
شمال و مناطق مرطوب |
نما، دیوار خارجی، فضاهای مرطوب |
6. جزئیات اجرایی و محاسبه هزینه های پنهان نصب و لجستیک
اتصال دیوار پیش ساخته به اسکلت بتنی و فلزی
اجرای صحیح اتصالات در دیوارهای پیش ساخته ضمانت کننده پایداری سازه ای آن هاست. در اسکلت های فلزی، اتصال پنل ها به کمک شاخک های فلزی جوش شده به تیرها و ستون ها انجام میگیرد.
در اسکلت های بتنی نیز از رول بولت های مکانیکی و انکربولت های شیمیایی برای مهار وادارهای عمودی استفاده میشود. فاصله بادخور 2 تا 3 سانتی متری زیر سقف باید حتماً با مواد تراکم پذیر نظیر فوم پلی اورتان پر شود تا از انتقال بارهای ثقلی سقف به دیوار جلوگیری به عمل آید.
هزینه پنهان لجستیک: کرایه حمل، جرثقیل و دستمزد نصب
یکی از خطاهای رایج در برآورد مالی پروژه ها، اکتفا به قیمت خروج از کارخانه (Ex-factory) پنل هاست. خریداران باید هزینه های پنهان زیر را در محاسبات بودجه خود لحاظ کنند:
- کرایه حمل جاده ای: ظرفیت حمل هر تریلی برای دیوارهای بتنی سنگین حدود 20 تا 25 متر مربع و برای پنل های سبک هبلکس یا ساندویچ پنل تا 150 متر مربع است.
- هزینه جرثقیل و تاورکراین: قطعات بتنی سنگین نیازمند جرثقیل های 10 تا 25 تن جهت تخلیه و جانمایی هستند.
- دستمزد نصب و زیرسازی: شامل هزینه شاسی کشی قوطی کشی (برای فایبر سمنت)، خرید چسب تخصصی و دستمزد اکیپ نصب مجرب.
جدول برآورد قیمتی نمونه مصالح پیش ساخته (مهر 1405)
جدول زیر بر اساس استعلام های صورت گرفته از بورس مصالح در پیام ساختمان تنظیم شده است:
| نوع پنل پیش ساخته |
محدوده قیمتی نمونه (مهر 1405) |
توضیحات زیرسازی و تجهیزات نصب |
| دیوار پیش ساخته گچی (هر متر مربع) |
180,000 تا 240,000 تومان |
نصب با چسب گچی مخصوص، بدون نیاز به جرثقیل |
| پنل بتنی محوطه ای (هر قطعه استاندارد) |
1,500,000 تا 2,200,000 تومان |
نیازمند جرثقیل سنگین و اجرای فونداسیون منفرد |
| بلوک پیش مونتاژ AAC (هبلکس متری) |
450,000 تا 580,000 تومان |
نیازمند چسب نازک تخصصی و بست های کرکره ای L شکل |
| ساندویچ پنل دیواری 4 سانتی (متر مربع) |
650,000 تا 850,000 تومان |
نصب روی زیرسازی قوطی فلزی با پیچ های سرمته ای |
| فایبر سمنت بورد 10 میلی متری (متری) |
400,000 تا 600,000 تومان |
نیازمند شاسی کشی زیرین با پروفیل گالوانیزه M و V |
